山東源林CO催化劑中毒、使用溫度的說(shuō)明：

    催化劑中毒

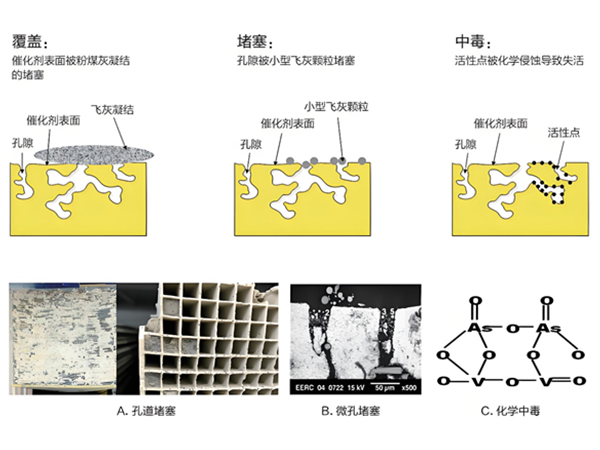

    催化劑中毒的機(jī)理主要包括物理中毒、化學(xué)中毒和熱中毒。

    物理中毒：煙氣中的顆粒物、重金屬等物理雜質(zhì)會(huì)覆蓋在催化劑表面，堵塞催化劑孔隙，減少氣體與催化劑的有效接觸面積。長(zhǎng)期的物理沉積可能導(dǎo)致催化劑結(jié)構(gòu)的微小損傷，尤其是在清除沉積物時(shí)，可能會(huì)對(duì)催化劑的載體結(jié)構(gòu)造成進(jìn)一步的損害。沉積物可能改變催化劑表面的熱傳導(dǎo)性能，影響催化劑在高溫環(huán)境下的穩(wěn)定性和催化活性。

    化學(xué)中毒：煙氣中的化學(xué)物質(zhì)如SO?、HCl等會(huì)與催化劑的活性位點(diǎn)發(fā)生反應(yīng)，形成穩(wěn)定的化合物，使催化劑的活性位點(diǎn)失去作用。例如，煙氣中的磷化合物在高溫下可能與催化劑發(fā)生反應(yīng)，生成磷酸鹽，導(dǎo)致催化劑表面活性位點(diǎn)的喪失。

    熱中毒：在高溫環(huán)境下，催化劑中的活性成分可能會(huì)發(fā)生燒結(jié)，導(dǎo)致比表面積減小，催化能力下降。高溫可能導(dǎo)致催化劑中一些組分發(fā)生相變，從活性較高的晶相轉(zhuǎn)變?yōu)榛钚暂^低的晶相，這同樣會(huì)降低催化劑的活性。高溫環(huán)境下，催化劑表面的活性位點(diǎn)可能因燒結(jié)而數(shù)量減少，同時(shí)原有的活性位點(diǎn)也可能因結(jié)構(gòu)變化而失去原有的催化功能。

    CO催化劑的使用溫度低

    如果CO催化劑使用溫度低于要求的溫度，那么VOCs或CO在催化劑表面容易發(fā)生結(jié)焦（積炭），活性會(huì)不斷降低。如果單純的催化劑表面積炭，可通過(guò)提高催化劑溫度到350℃在空氣氛圍下進(jìn)行4~12小時(shí)的熱處理可回復(fù)其活性。

    低溫狀態(tài)下，大量的有機(jī)物進(jìn)入催化床，附著于催化劑表面，造成催化劑“悶死”，導(dǎo)致催化劑暫時(shí)失活。其原因一方面是反應(yīng)溫度低，有機(jī)廢氣燃燒不充分；另一方面生成物逸出難度加大。當(dāng)催化劑出現(xiàn)低溫“悶死”現(xiàn)象時(shí)，應(yīng)當(dāng)通入大量的新鮮空氣，并提高催化燃燒室溫度，進(jìn)行催化劑再生。

    CO催化劑超高溫使用

    如果CO催化劑在超高溫下使用，它表面的活性組分（鉑、鈀）會(huì)發(fā)生團(tuán)聚，粒子長(zhǎng)大，使得催化劑的有效活性位下降，催化劑活性下降。此外，高溫會(huì)造成催化劑比表面積下降，催化劑載體和助催化劑發(fā)生固相反應(yīng)等，使得催化劑活性下降。催化劑超高溫使用導(dǎo)致的催化劑性能下降是不可逆，因此在催化劑使用過(guò)程一定要避免長(zhǎng)時(shí)間超高溫使用。

    催化劑高溫失活是因?yàn)樵诟邷叵拢?fù)載在載體上的高分散的活性組分的小晶粒，具有較大自由能，加之表面晶格質(zhì)點(diǎn)在加熱的情況下產(chǎn)生振動(dòng)而發(fā)生位移，逐漸由小晶粒聚集為大晶粒，導(dǎo)致活性表面減小，活性降低，甚至失去活性。

    對(duì)金屬催化劑，當(dāng)反應(yīng)溫度約為金屬熔點(diǎn)的三分之一時(shí)，就會(huì)引起金屬表面原子的遷移，當(dāng)反應(yīng)溫度高于其熔點(diǎn)的二分之一時(shí)，體相原子也會(huì)變得容易流動(dòng)，使催化劑的燒結(jié)更加嚴(yán)重。

    粉塵的影響

    如果氣體中含有粉塵，小顆粒的粉塵容易進(jìn)入CO催化劑微孔，使得CO催化劑性能下降，因此要保證VOCs氣體中比較低的粉塵含量。如果大顆粒粉塵在催化劑表面沉積，那么可以用高壓空氣吹掃等方式清理。

    有機(jī)硅中毒

    有機(jī)硅烷進(jìn)入CO催化劑孔道發(fā)生反應(yīng)，有機(jī)硅烷中的C元素轉(zhuǎn)化為CO?、H元素轉(zhuǎn)化為水，Si元素轉(zhuǎn)化為SiO?，由于SiO?是固體，會(huì)留在催化劑微小的孔道內(nèi)，堵塞孔道，導(dǎo)致CO催化劑失活。而且，這種失活是不可逆的。因此，在VOCs處理時(shí)要避免有機(jī)硅的中毒。有機(jī)硅中毒也是不可逆的，一定要避免。

    金屬有機(jī)物中毒

    金屬有機(jī)化合物的中毒機(jī)理類似于有機(jī)硅。

    P、F、Pb、Zn元素中毒

    這些物質(zhì)對(duì)CO催化劑的中毒，目前機(jī)理還不清楚，這類物質(zhì)的中毒也是不可逆的中毒。

    Cl和S中毒

    對(duì)于Cl和S對(duì)CO催化劑的中毒，S對(duì)CO催化劑中毒作用很小，Cl只要不是高濃度和長(zhǎng)時(shí)間的中毒，基本也是可逆的。但是當(dāng)含氯有機(jī)物存在時(shí)，由于含氯有機(jī)物在催化劑表面吸附很強(qiáng)，因此會(huì)造成催化劑性能下降。可以將催化劑溫度到350℃在空氣氛圍下（不含氯）進(jìn)行4~24小時(shí)的處理，CO催化劑性能基本會(huì)恢復(fù)。如果長(zhǎng)時(shí)間、高濃度的長(zhǎng)時(shí)間的中毒，依然會(huì)導(dǎo)致催化劑不可逆轉(zhuǎn)的中毒的。

    在催化氧化反應(yīng)過(guò)程中，電負(fù)性越強(qiáng)的物種越容易和金屬離子M+結(jié)合，以甲烷燃燒為例：MO+CH4——COx+H2O+M，M+O2——MO完成一個(gè)催化循環(huán)。如果有機(jī)廢氣中含有硫、鹵素，金屬離子M+與硫、鹵素會(huì)產(chǎn)生配位反應(yīng)，因而破壞這催化氧化的循環(huán)鏈，造成催化劑失活。

    1、化學(xué)吸附與活性位點(diǎn)失活

    （1）硫——金屬?gòu)?qiáng)化學(xué)鍵形成

    硫（S）通過(guò)未成對(duì)的孤對(duì)電子與過(guò)渡金屬（如Pt、Pd等）的d軌道結(jié)合，形成穩(wěn)定的S——M鍵（如PtS或PtS?），覆蓋或占據(jù)金屬活性位點(diǎn)，直接阻斷反應(yīng)物的吸附與活化過(guò)程。

    （2）競(jìng)爭(zhēng)吸附與活性位點(diǎn)覆蓋

    硫化合物（如H?S、SO?）優(yōu)先吸附于催化劑表面，與反應(yīng)物（如烴類、H?）競(jìng)爭(zhēng)活性位點(diǎn)，抑制目標(biāo)反應(yīng)的進(jìn)行。

    2、催化劑結(jié)構(gòu)破壞

    （1）金屬活性成分的化學(xué)轉(zhuǎn)化

    硫與金屬活性中心反應(yīng)生成熱力學(xué)穩(wěn)定的硫化物（如PtS、Ni?S?），改變金屬的電子狀態(tài)和晶格結(jié)構(gòu)，導(dǎo)致活性成分不可逆失活。

    （2）載體或助劑的功能削弱

    硫可能侵蝕催化劑載體（如Al?O?）或與助劑（如K?O）反應(yīng)，破壞酸性或堿性功能位點(diǎn)，間接影響金屬與酸性中心的協(xié)同作用。

    3、可逆性與不可逆性中毒差異

    （1）可逆中毒：硫通過(guò)可逆吸附（如PtS可逆）覆蓋活性位點(diǎn)，通過(guò)高溫還原或低硫環(huán)境再生。

    （2）不可逆中毒：硫與金屬形成穩(wěn)定化學(xué)鍵（如PtS不可逆），需更換催化劑。

    4、協(xié)同毒化效應(yīng)

    （1）硫與其他毒物（如As、P）共同作用時(shí)，可能通過(guò)以下途徑加劇中毒：

    （2）多毒物復(fù)合吸附：硫與砷競(jìng)爭(zhēng)吸附于活性位點(diǎn)，形成更穩(wěn)定的復(fù)合毒化層（如Pt-S-As），加速失活。

    （3）結(jié)構(gòu)穩(wěn)定性下降：硫誘導(dǎo)的金屬硫化物可能促進(jìn)燒結(jié)或相變，降低催化劑高溫穩(wěn)定性。
